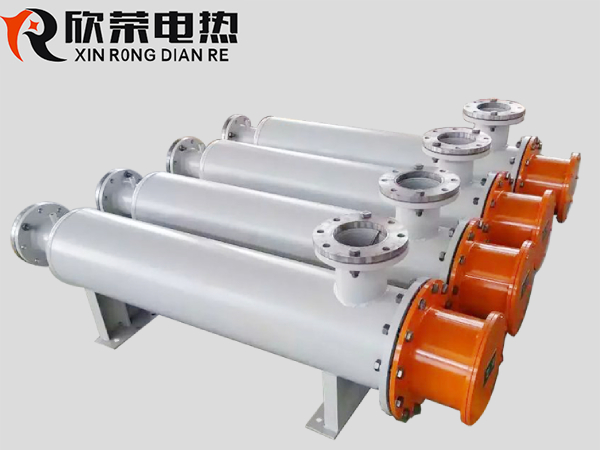

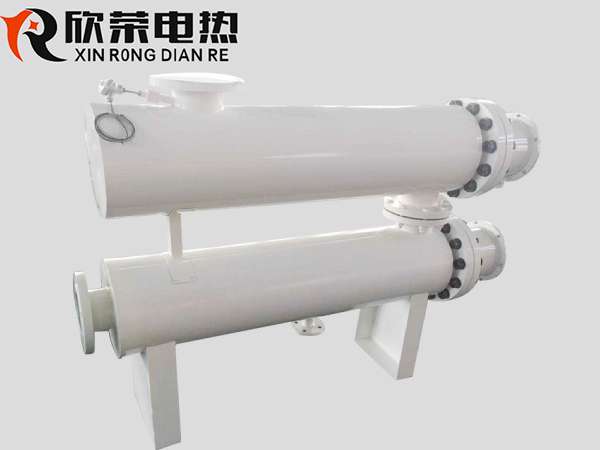

上图是我公司拍摄的防爆管道加热器的实物照片，未经允许盗图必究。

欢迎直接来电咨询： 18252209831（手机/微信）

液体管道加热器是由水管道加热器本体和控制系统两部分组成。发热元件采用1Cr18Ni9Ti不锈钢无缝管作保护套管，0Cr27Al7MO2高温电阻合金丝、结晶氧化镁粉，经压缩工艺成型，使电加热元件的使用寿命得以保证。控制部分采用高精度数显式温控仪、固态继电器等组成可调测温、恒温系统，保证了电加热器的正常运行。

主要结构及工作原理

（1）管道加热器结构 水管道加热器是由多支管状电加热元件、筒体、导流板等几部分组成，管状电热元件是在金属管内放入高温电阻丝，在空隙部分紧密地填入具有良好绝缘性和导热性能的结晶氧化镁粉，采用管状电热元件做发热体，具有结构先进，热效率高，机械强度好，耐腐、耐磨等特点。筒体内安装了导流隔板，能使水在流通时受热均匀。

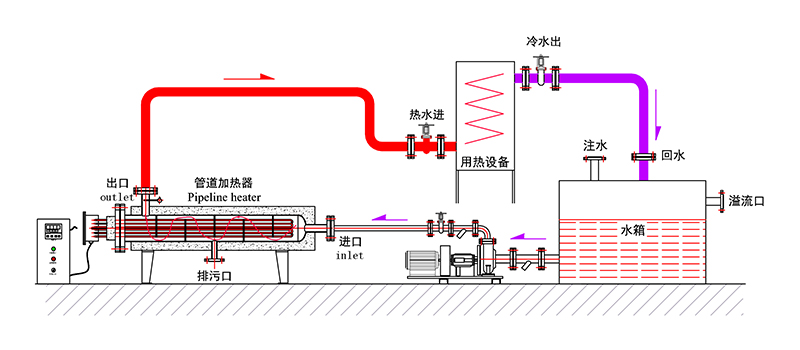

（2 ）工作原理 液体加热器采用数显温度调节仪、固态继电器和测温元件组成测量、调节、控制回路，在电加热过程中测温元件将水管道加热器出口温度电信号送至数显温度调节仪进行放大，比较后显示测量温度值，同时输出信号到固态继电器输入端，从而控制加热器，使控制柜具有良好的控制精度和调节特性。利用联锁装置可远距离启动、关闭水管道加热器。

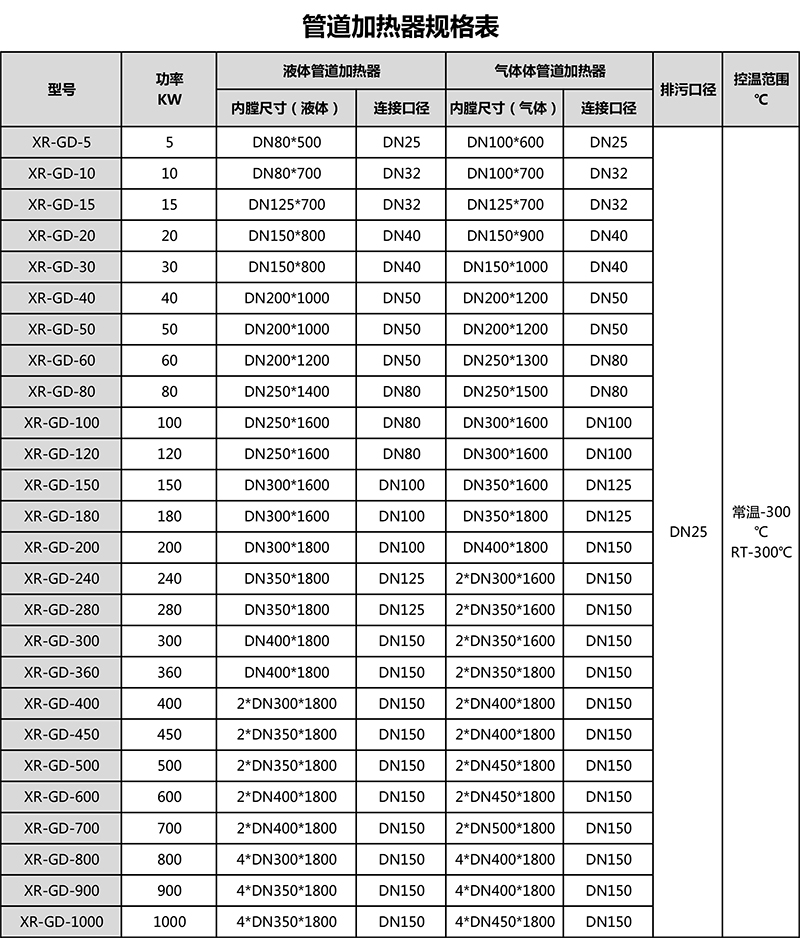

规格参数表：

管道式加热器特点：
1、管道加热器采用了不锈钢筒体，体积小、占地少、移动方便，具有较强的抗腐蚀能力，在不锈钢内胆和不锈钢外壳之间采用了加厚保温层，失温程度最低，保持温度，节省电能。
2、高品质加热元件（不锈钢电加热管）的主要零部件采用了进口材料，加工过程也使用了先进的生产设备和工艺，配合不同电压，发挥最高性能。其绝缘性、耐压性、防潮性均高于国家标准，使用安全可靠。
3、介质流向性设计合理，加热均匀，无高、低温死角，热效率高。
4、管道加热器安装了国内知名品牌的温控器，用户可以自由设置温度。全部配置过热保护器，用来控制温度和缺水超温保护，避免加热元件及系统的损坏。
管道式加热器应用：
广泛的应用到航空航天、兵器工业、化工工业和高等院校等许多科研生产试验室。特别适合于自动控温和大流量高温联合系统和附件试验，产品的加热介质不导电、不燃烧、不爆炸、无化学腐蚀性、无污染、安全可靠、被加热空间升温快（可控）。
